Nástavec pro broušení povrchů

Příslušenství pro broušení ploch

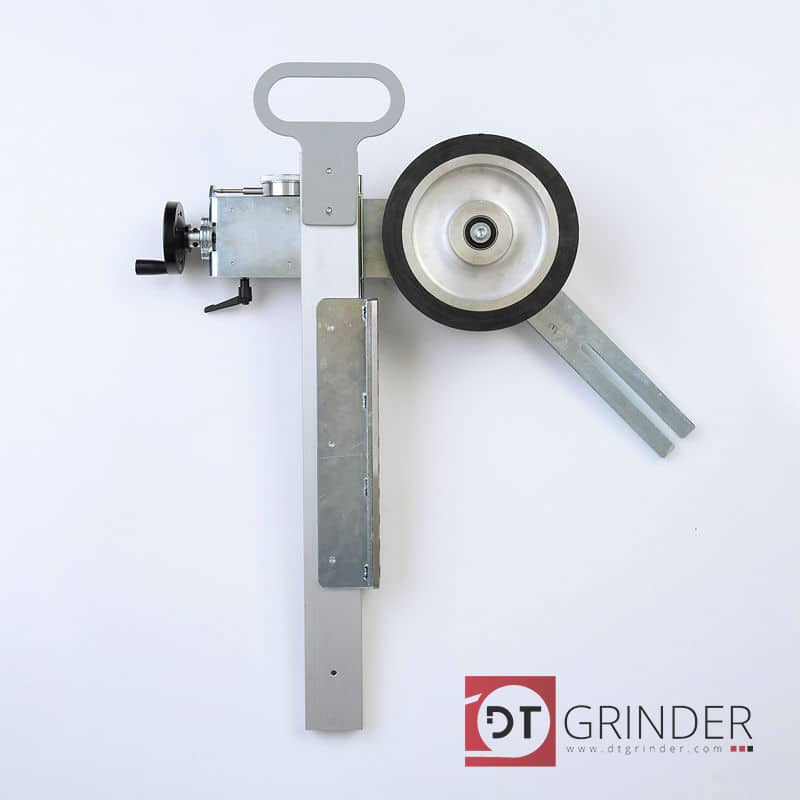

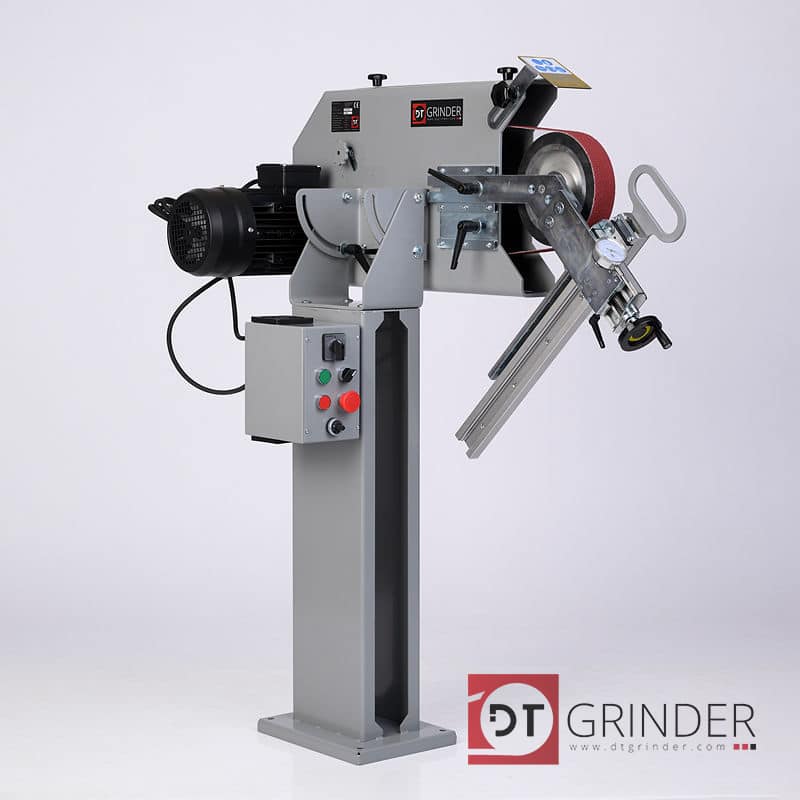

Příslušenství pro broušení ploch pro naše stroje DTG-BG2000 je vlastním vývojem speciálně určené příslušenství pro broušení ploch. Umožňuje paralelní broušení obrobků a lze jej použít k vytvoření rovnoměrného povrchu.

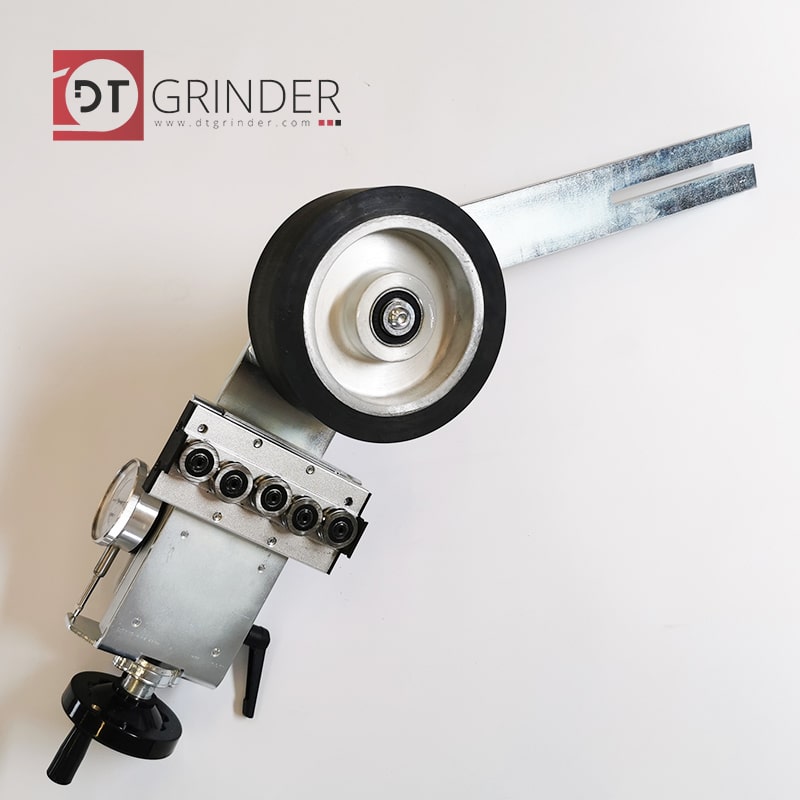

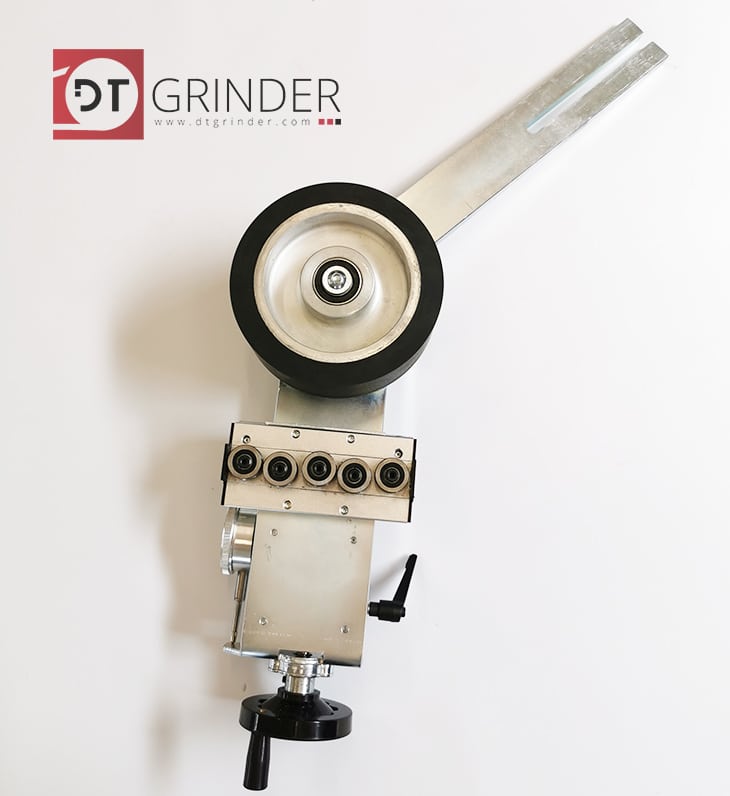

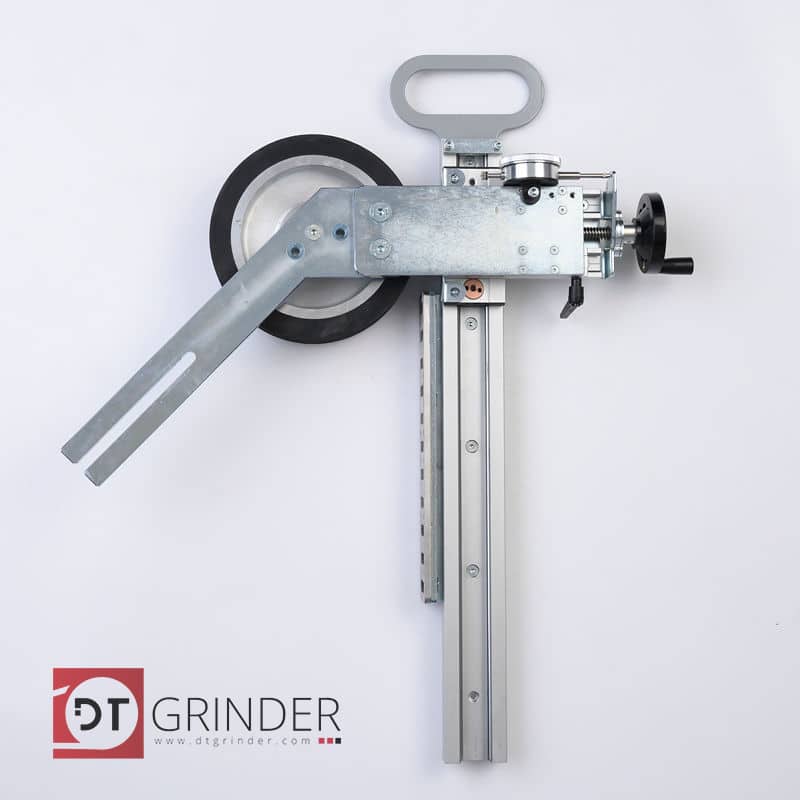

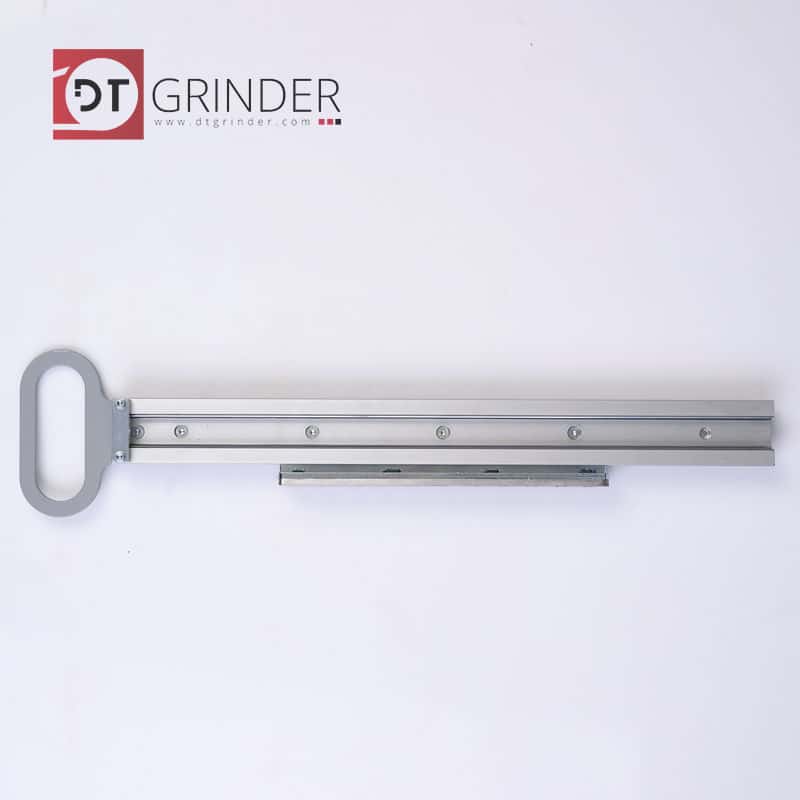

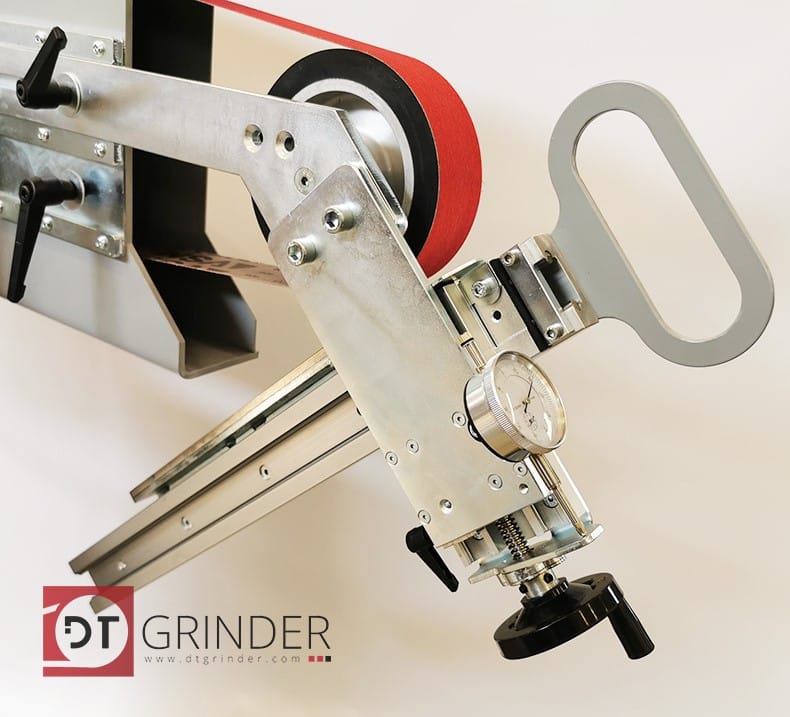

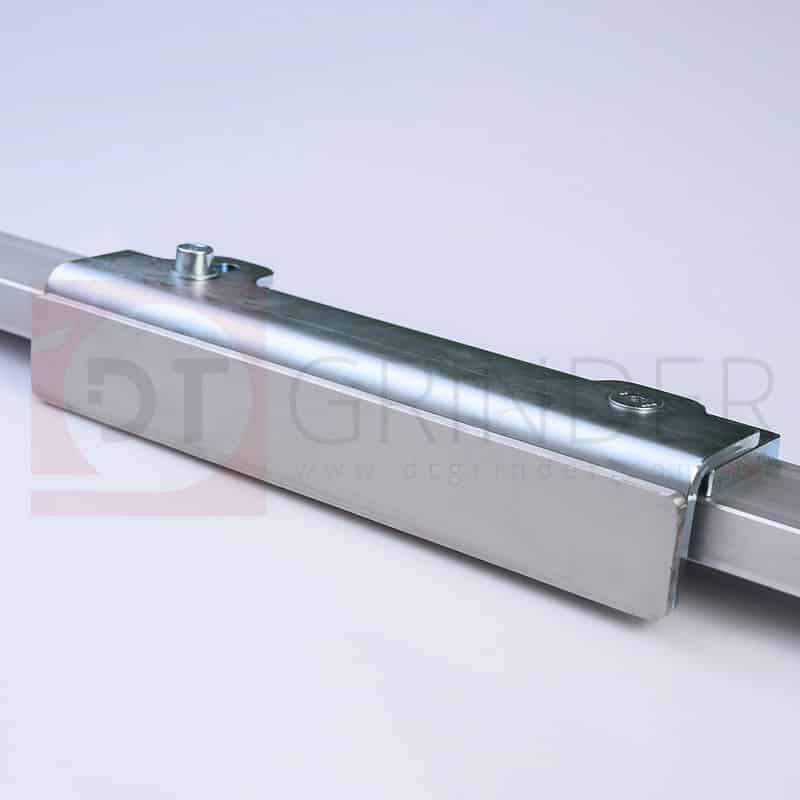

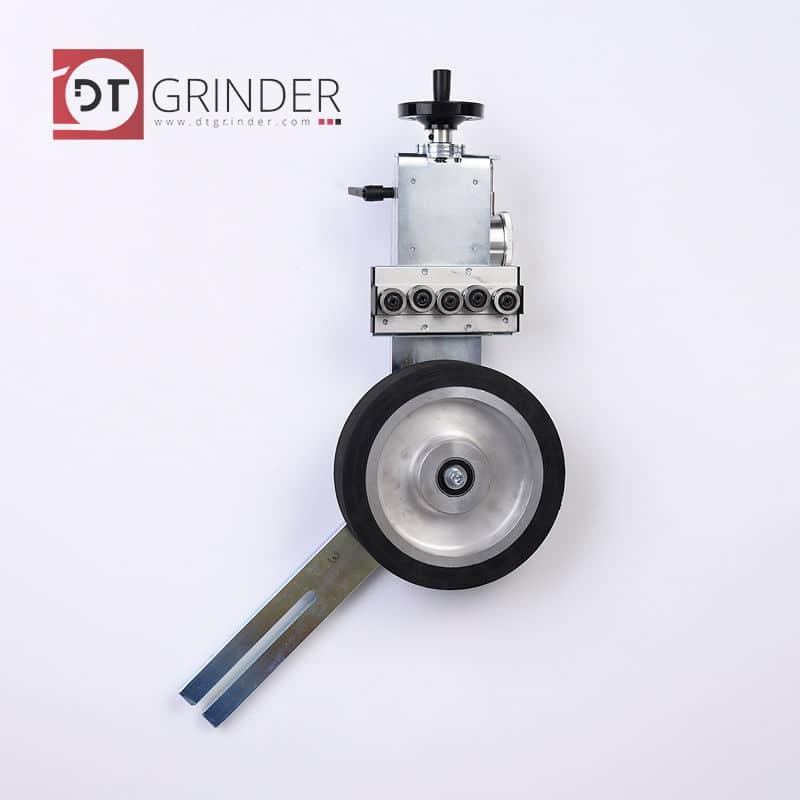

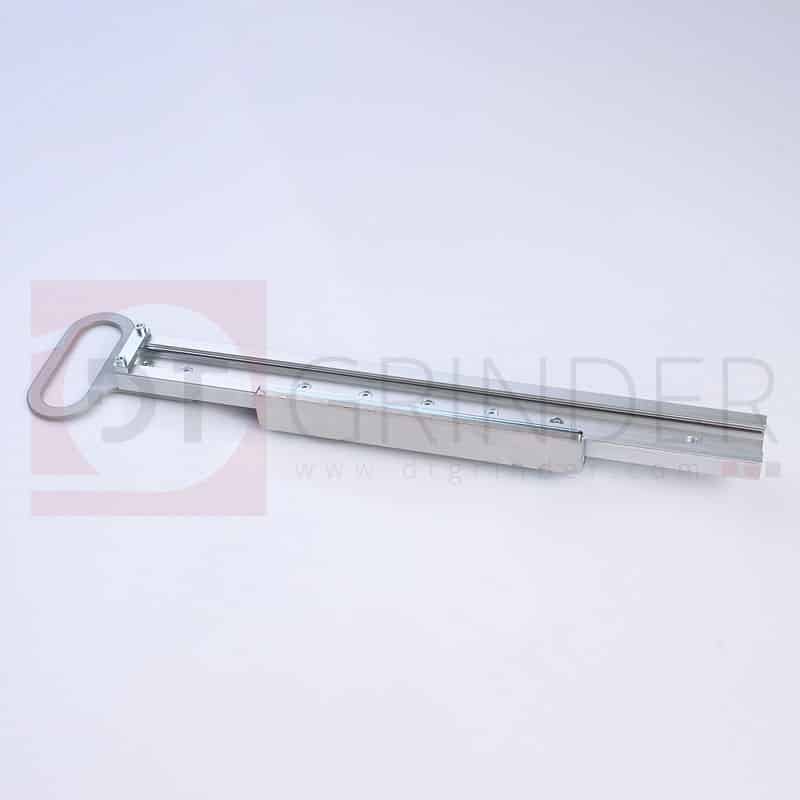

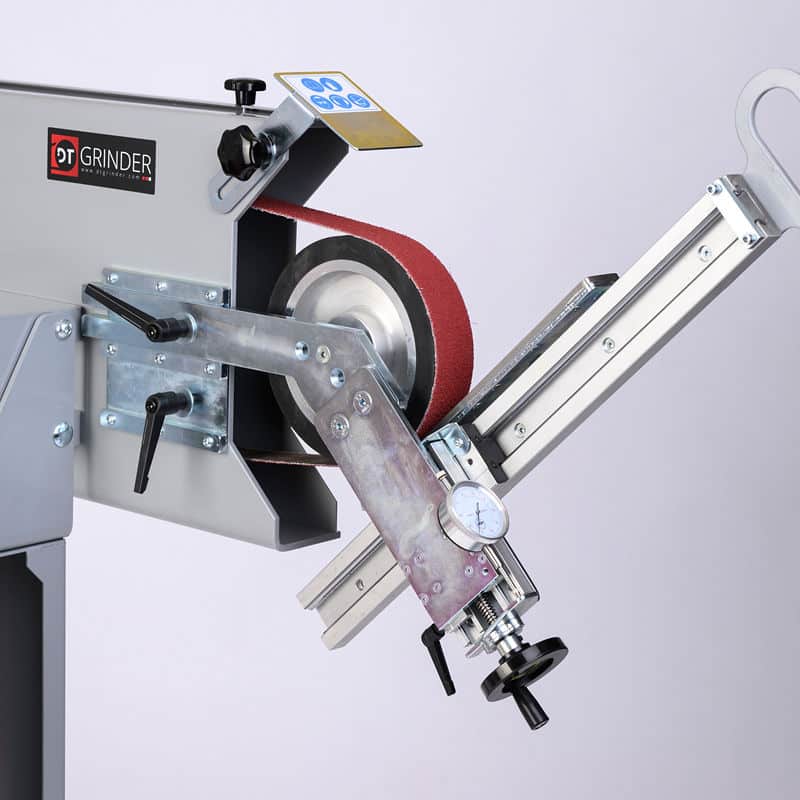

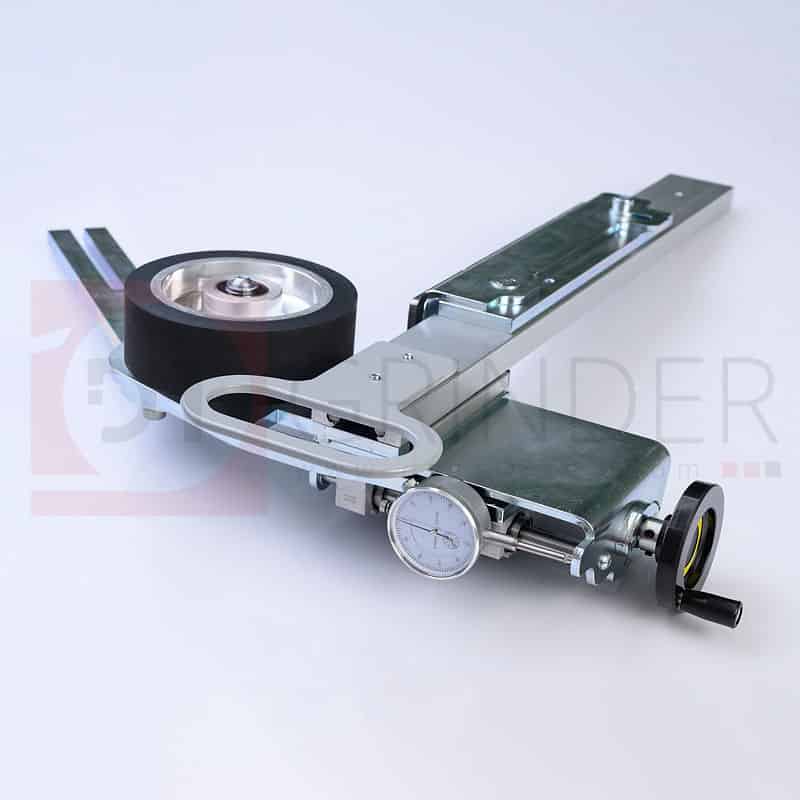

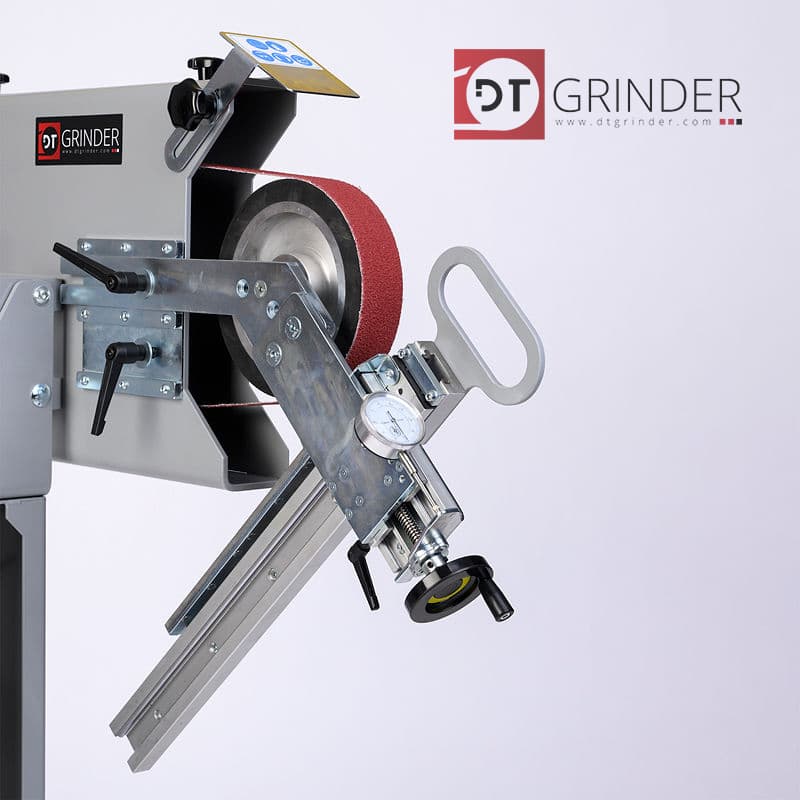

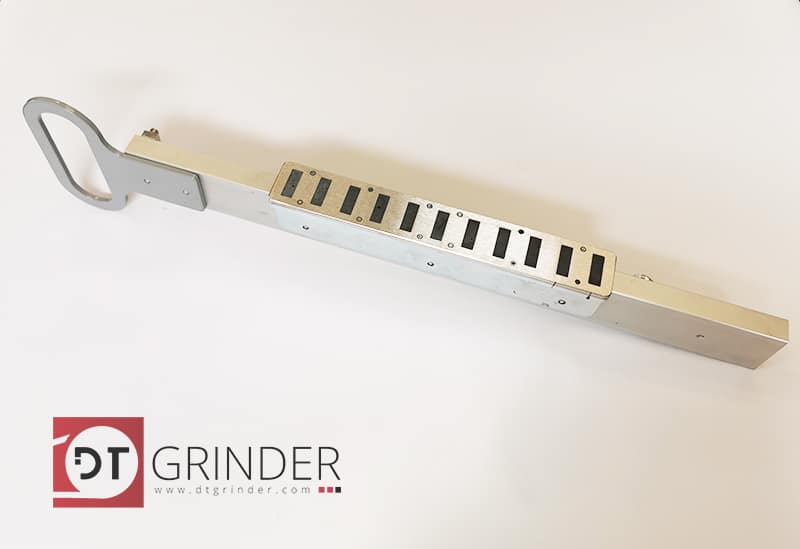

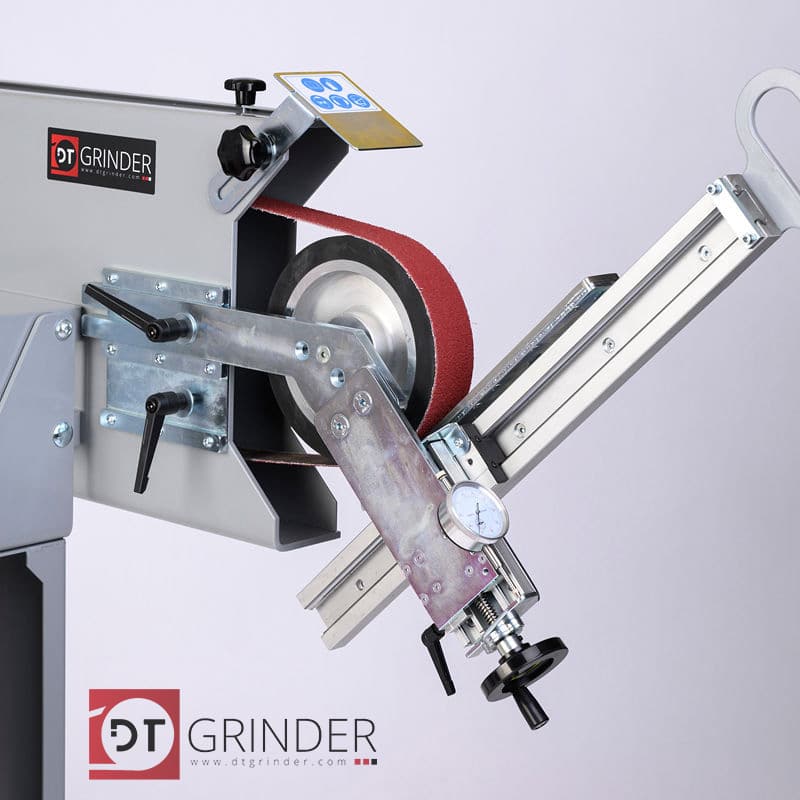

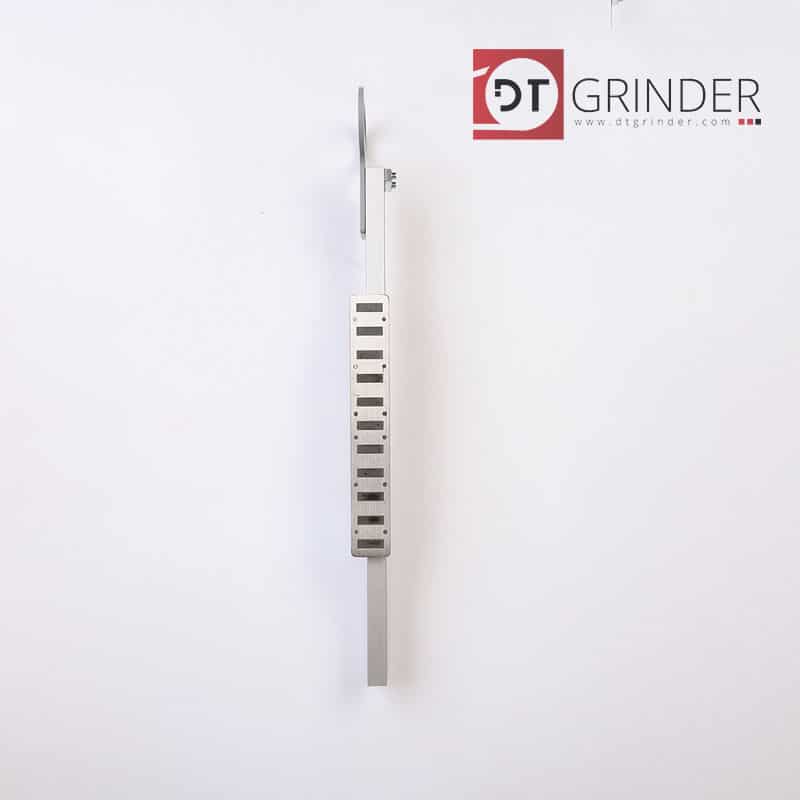

Přesný úběr materiálu zajišťuje vozík pohybující se po lineárních kolejnicích v osách X a Y, který se podélně pohybuje ručně, zatímco v příčném směru se pohybuje pomocí lichoběžníkového spojení vřeteno-matice s ručním kolem. Vzdálenost se měří úchylkoměrem s dělením po 0,01 [mm]. Příčné lineární předpětí zajišťuje plynová pružina, což usnadňuje přesné nastavení. Příslušenství pro broušení ploch je vybaveno plným kontaktním kolem s tvrdostí Shore 90A o průměru ⌀150 [mm]. Kolo tvoří s nástavcem jeden celek, čímž je zajištěna dokonalá reprodukovatelnost nastavených geometrií a rovnoběžných ploch. Obrobek je držen 11 neodymovými magnetickými bloky, které jsou opatřeny krycí deskou z nerezové oceli. Velikost magnetické upínací plochy je 45×300 [mm]. Lištu pro uchycení obrobku lze snadno vyjmout a umístit na válečky, což umožňuje snadné nasazení a sejmutí obrobku a jeho snadné čištění.
Další novinkou oproti předchozím verzím je, že jej lze ergonomicky používat i v horizontální poloze, protože polohu nástavce lze posouvat vzhledem ke stroji.

Pokud nechcete produkt používat na pásové brusce BG2000, můžeme montážní systém integrovat do stávajících pásových brusek, je nutné se na tom předem dohodnout!

Estetický vzhled, trvanlivost a ochrana proti korozi výrobku jsou zaručeny galvanickým zinkováním a elektrostatickým práškovým lakováním.
